Automatická optická kontrola
Každá osazená deska prochází 3D automatickou optickou kontrolou. AOI je součástí každé vyrobené desky, ne jen namátkové kontroly.
Inspekční systémy
Hlavním inspekčním systémem je SAKI 3Di-ls2 s 3D snímáním a rozlišením 18 µm. Doplňkově používáme CyberOptics QX150 a stereo mikroskop Mantis Elite pro detailní vizuální posouzení.
- SAKI 3Di-ls2 3D AOI, rozlišení 18 µm, kontrola každé vyrobené desky

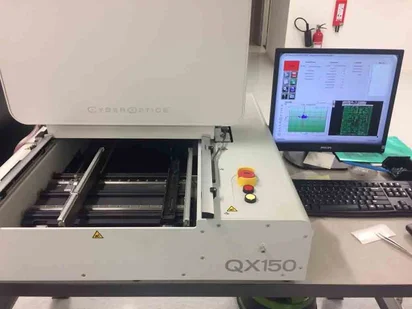

- CyberOptics QX150 Doplňkový inspekční systém

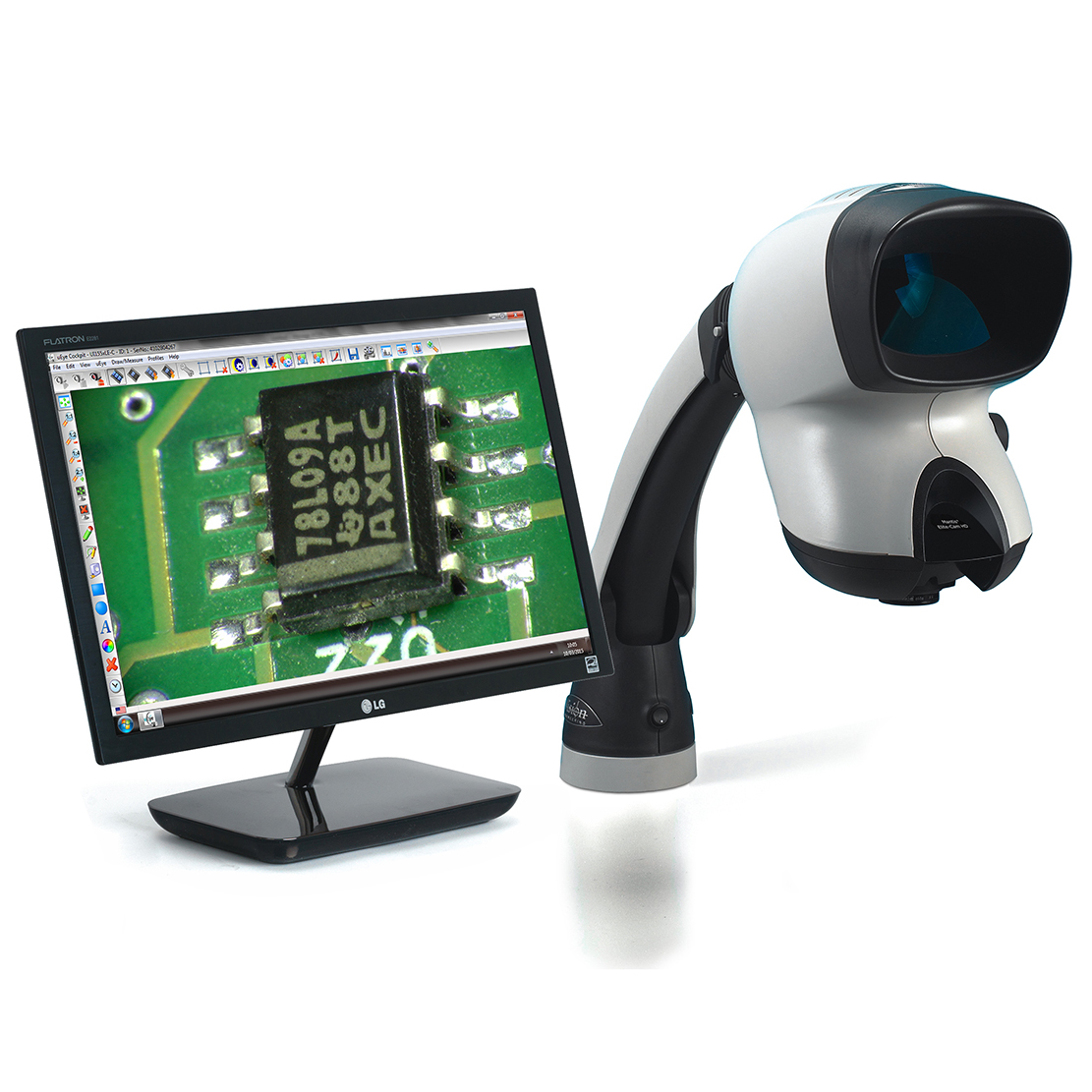

- Stereo mikroskop Mantis Elite Pro detailní vizuální kontrolu a posouzení
Kontrolované parametry
Inspekční systém kontroluje každou desku automaticky, po celé ploše a u všech osazených součástek. 3D snímání umožňuje zachytit i odchylky, které by při plošném snímání nebyly viditelné.
- Přítomnost a správnost všech součástek
- Polaritu — jestli jsou součástky správně orientované
- Posuny součástek vůči pájecím ploškám
- Kvalitu pájených spojů — objem, tvar a celistvost
- Přemostění, zkraty a nedostatečné zapájení
Kontrolní kritéria a archivace
Pracujeme s vlastními interními kontrolními kritérii, která jsou přísnější než standardní požadavky IPC. Cílem je zachytit i odchylky, které by v rámci IPC tolerance prošly, ale mohly by způsobit problém v provozu.
Výsledky inspekce archivujeme minimálně pět let. Ke každé desce je možné zpětně dohledat kompletní inspekční data.
Stoprocentní kontrola bez výjimky Kontrolou prochází každá vyrobená deska. Neděláme namátkovou inspekci ani statistický výběr. Inspekční data jsou archivovaná a zpětně dohledatelná.
