SMT výroba
Povrchová montáž součástek na desku plošných spojů. Tisk pájecí pasty, osazení a zapájení v parách Galdenu s přesně řízeným teplotním profilem.
Strojní vybavení
Disponujeme třemi SMT linkami s plnou redundancí klíčových strojů.

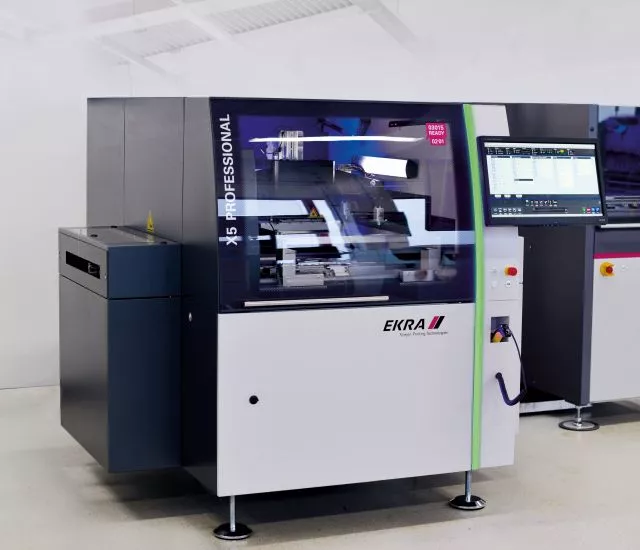

- Automatický sítotisk pájecí pasty EKRA X4, X5 a X5 Professional s integrovanou inspekcí pasty

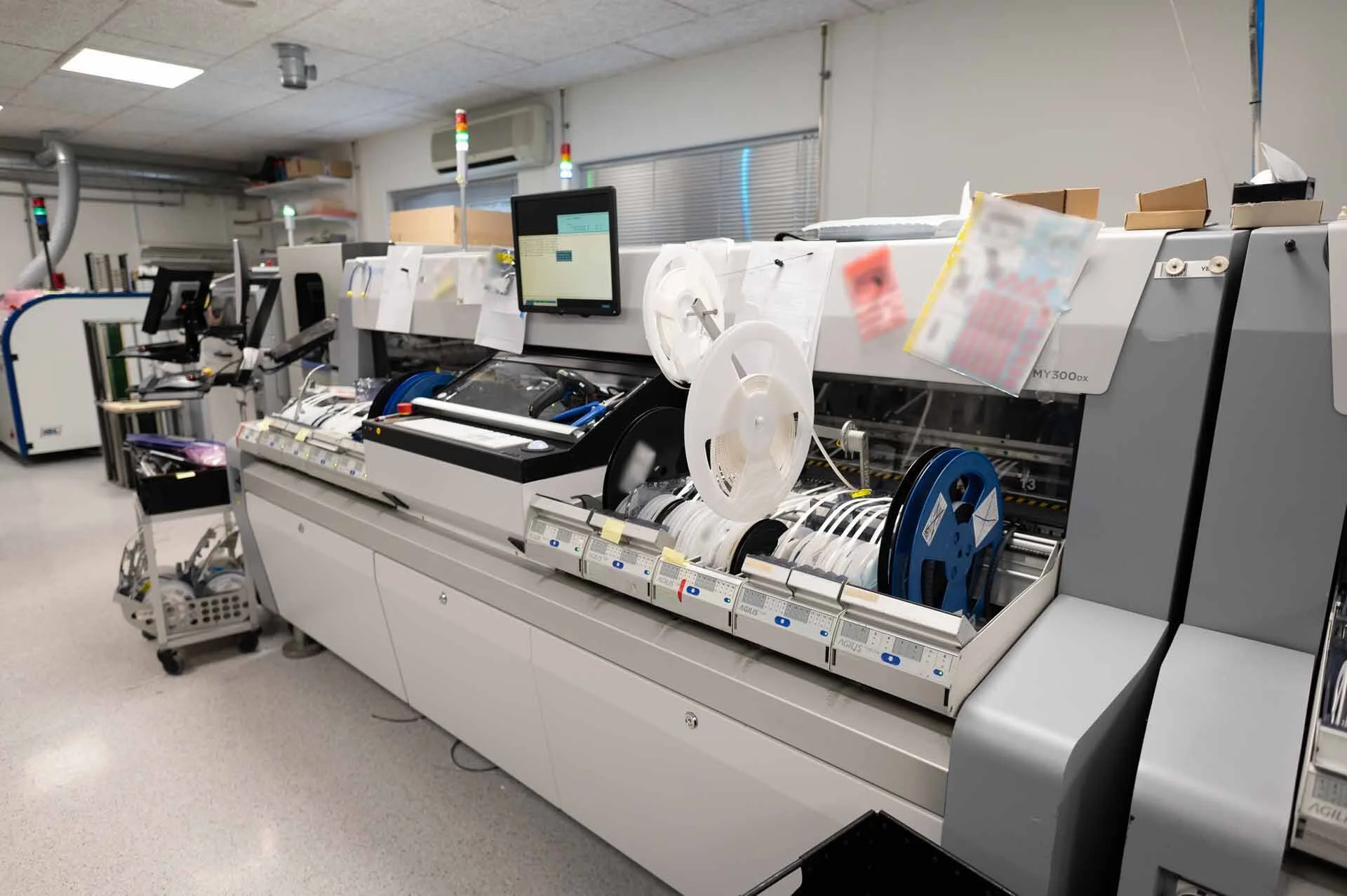

- Osazovací automaty Mycronic MY300DX-14, MY200DX-10, MY100SX-10
- Osazení součástek od velikosti 01005
- Vysoce kvalitní japonské pájky Almit SAC305
Kontrola během osazování
Osazovací automaty při zakládání a osazování ověřují parametry komponent a ukládají osazovací log ke každé desce.
- Měření odporu, kapacity, indukčnosti a napětí v propustném směru
- Základní test FET a IGBT součástek
- Kontrola polarity u každé součástky
- Osazovací log s výsledky měření
Každou linku obsluhuje kvalifikovaný technik, který průběh osazování kontroluje a řeší případné odchylky. Vizuální kontrolu provádíme před i po přetavení.
Pájky a procesní stabilita
Používáme vysoce kvalitní japonskou pájku Almit SAC305. Před každou zakázkou pastu temperujeme a strojně mícháme, aby měla stabilní vlastnosti při tisku i přetavení.
Stejný pájecí systém držíme napříč SMT i THT procesy. To zjednodušuje kvalifikaci a zajišťuje konzistentní chování pájených spojů v celé zakázce.
Přetavení v parách Galdenu s Tpeak 237 °C
Pro přetavení používáme vapor phase technologii — pájení v parách Galdenu. Maximální teplota je fyzikálně omezená teplotou páry na 237 °C. Desku ani součástky není možné přehřát nad tuto hranici.
Vapor phase zajišťuje rovnoměrné prohřátí celé desky. To je důležité u desek s různou tepelnou kapacitou, u velkých zemních ploch nebo u citlivějších součástek, kde konvekční pec nemusí zajistit dostatečně rovnoměrný profil.
Procesní redundance a údržba
Klíčové stroje máme záložní. Výroba není postavená na jednom kritickém článku, takže zakázka nečeká na opravu jednoho zařízení.
Stroje procházejí pravidelnou plánovanou údržbou. Údržba probíhá mimo výrobní čas, aby nenarušovala běžící zakázky.
